Размеростабильная конструкция корпусной части оптико-электронного комплекса высокого разрешения (ОЭК ВР)
Главная » Продукция » Прецизионные конструкции » Размеростабильная конструкция корпусной части оптико-электронного комплекса высокого разрешения (ОЭК ВР)
Размеростабильная конструкция корпусной части оптико-электронного комплекса высокого разрешения (ОЭК ВР) изготовлена в рамках проведения ОКР по теме «Прибор ОЭК».
Состоит из размеростабильных несущих конструкций (РСНК) корпуса объектива, корпуса переходника, платформ главного зеркала и фокального узла, изготовленных из углепластика.

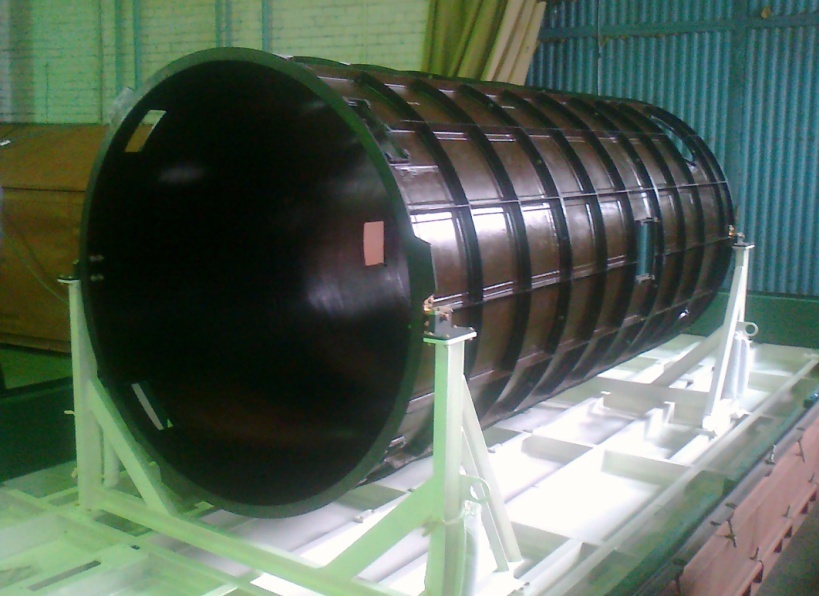

РСНК корпуса объектива и переходника представляют собой оболочку с фланцами, подкрепленную с наружной стороны ребрами жесткости.

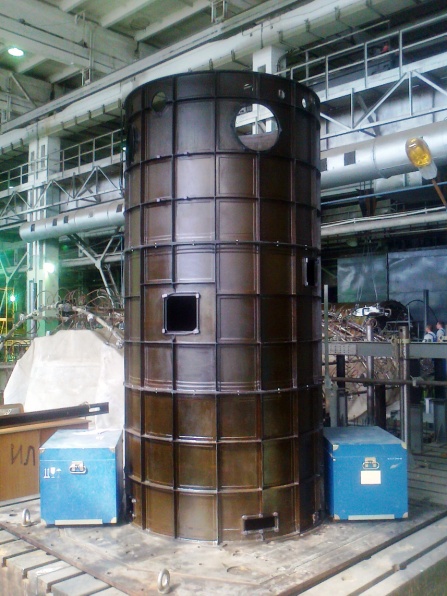

- Диаметр корпуса объектива 1400 мм, высота 3000 мм. Масса корпуса 90 кг.

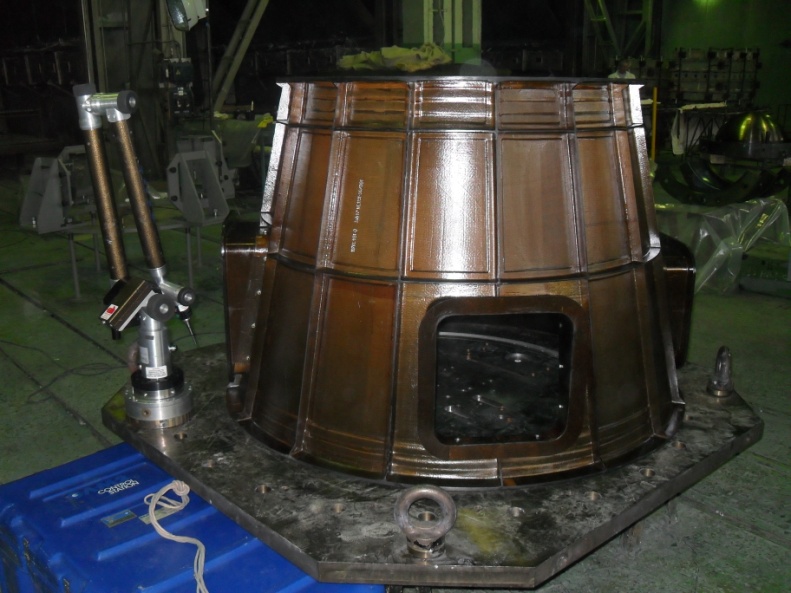

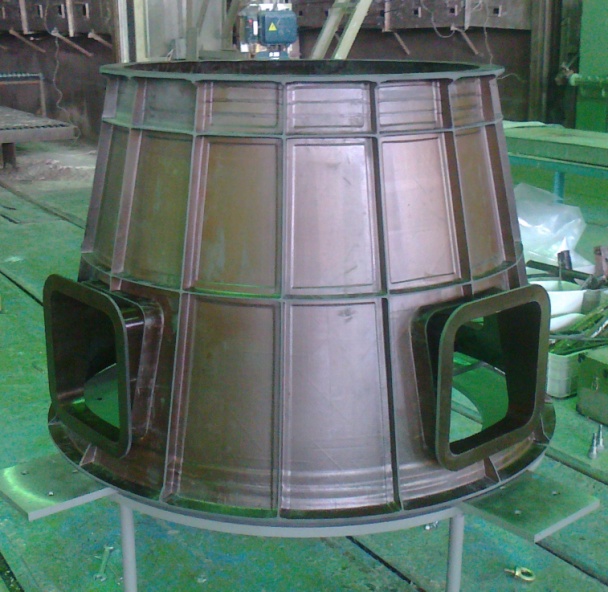

- Размеры корпуса переходника Ø 1400 х Ø 1000 х 900 мм. Масса 36 кг.

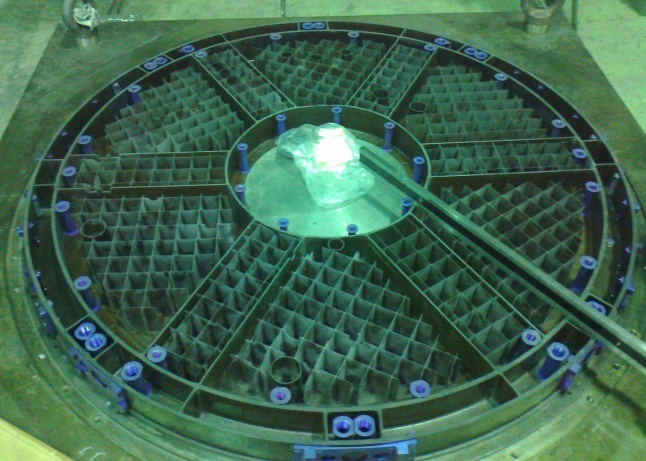

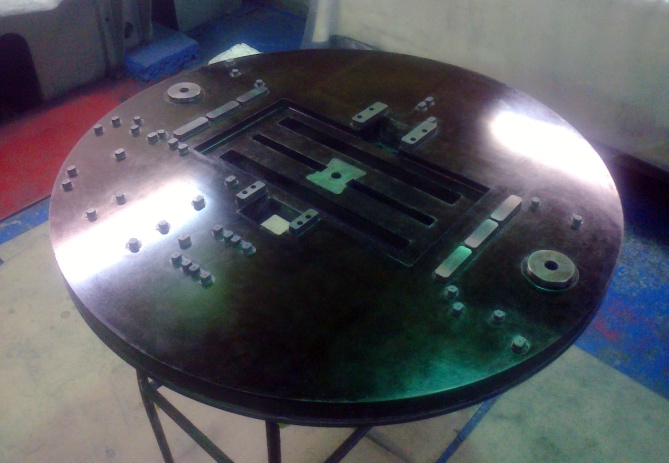

РСНК платформ главного зеркала и узла фокального представляют собой трехслойную конструкцию состоящую из рамы, обшивок и решетчатого заполнителя. В элементах конструкций платформ установлены металлические закладные элементы.
